Мотоблок МТЗ 12, ремонт дифференциала.

Мотоблоки МТЗ 05, 06, 09Н, 12 оборудованы полноценным дифференциалом, что выгодно его отличает от многих китайских мотоблоков. Узел надежный и как правило не вызывает проблем. Чаще неисправность дифференциала вызвана либо не корректной эксплуатацией, либо некачественным ремонтом.




В этом мотоблоке нужно заменить разрушенный корпус дифференциала.
Снимаем правый по ходу рукав. Откручиваем шесть болтов, снимается он не сложно, нужно немного помочь молотком.


Наставкой выбиваем дифференциал. Делать это нужно аккуратно, корпус хрупкий.




Проверяем корпус КПП магнитом, важно чтобы внутри не осталось осколков.


Фиксируем дифференциал в тисках, снимает стопорное кольцо, поводок блокировки и извлекаем три шарика. Откручиваем оставшиеся три из четырех болтов.




Один из болтов с потянутой резьбой.


Снимаем ведомую шестерню.


Извлекаем штифты и ось сателлитов, тем самым освобождая шестерни сателлитов.

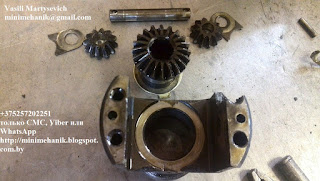

Дифференциал разобран, корпус меняем.


Новый корпус дифференциала без отверстий под штифты, поэтому размечаем через ведомую шестерню и сверлим.





Сверлим насквозь это нужно для того чтобы штифты фиксировали ось сателлитов.


Приступаем к сборке. Под шестерню полуоси и шестерни сателлитов устанавливаем опорные шайбы. Следим за тем чтобы штифты попали в отверстия оси сателлитов.


Устанавливаем ведомую шестерню, штифты должны быть вровень с шестерней, кладем на шестерню стопорные шайбы, ставим новые болты.



Обязательно, надежно стопорим каждый болт, дифференциал часто разрушается из-за того, что болты  были либо недостаточно зажаты, либо плохо застопорены.


Закладываем шарики в корпус, устанавливаем поводок блокировки и стопорное кольцо.



Дифференциал собран, устанавливаем узел в корпус КПП, аккуратно забиваем, до того момента пока он не дойдет до обоймы подшипника в левом рукаве.



Устанавливаем правый рукав.


Это было просто и быстро, теперь нужно отрегулировать зазор между ведомой шестерней и вторичным валом. Вторая распространенная неисправность - разрушение ведомой шестерни, вторичного вала или корпуса дифференциала из-за неправильно отрегулированного зазора. Зазор регулируется, регулировочными шайбами. Шайбы есть как на рукавах, так и на стакане вторичного вала.


Зазор между зубьями вторичного вала и ведомой шестерней.


В полевых условиях важно соблюсти несколько важных моментов. Зажимаем рукав, вращаем вторичный вал, вал должен вращаться легко, нигде не закусывать. Если между зубьями вторичного вала и ведомой шестерни нет зазора значит нужно подложить регулировочную шайбу под правый рукав. Шайбы бывают разной толщины, подбирайте шайбы на рукаве и на стакане таким образом чтобы добиться нужного зазора на шестернях.


После того как зазор отрегулирован, нужно убедиться, что между обоймой подшипника левого рукава и корпусом дифференциала есть тепловой зазор, в нашем случае его нет. Под левым рукавом нет регулировочных шайб, поэтому откручиваем левый рукав и подбираем нужное количество шайб.





К сожалению не всегда можно найти регулировочные шайбы, поэтому можно использовать обычные шайбы, важно чтобы они были одинаковой толщины и зазор на шестернях был правильно отрегулирован.




Все важные моменты соблюдены, под стакан в нашем случае регулировочные шайбы подкладывать не пришлось. Стакан зажат, кладем шайбу под крыльчатку, наша крыльчатка без усика под паз на вторичном валу, поэтому крыльчатку меняем.




Зажимаем гайку на вторичном валу и фиксируем ее шплинтом.
Дифференциал исправен и готов к работе.

Если вы не уверены, что справитесь с ремонтом сами, обратитесь за помощью в мастерскую Мотоблок-мастер. Все запчасти по двигателю, мотоблоку, мини трактору МТЗ и другим маркам, можно приобрести в мастерской в Минске http://motoblok-master.by в том числе по почте.

Всем удачи!
Автор: Василий Мартысевич.
