Блог создан для людей, которые любят, ценят и обслуживают свою мини-технику сами.
Двигатель HM 170F, симптомы: большой расход масла на угар, сильно дымит, выхлопная система в масле, двигатель перестал запускаться.
Пользуясь случаем еще раз хочется напомнить, точно следуйте указанием производителя. Как видно на фото масленая ванна в воздушном фильтре сухая, в ней никогда не было масла.
В корпусе воздушного фильтра установлен фильтрующий элемент, к сожалению без масла поступающий воздух недостаточно хорошо очищался, что привило к износу ЦПГ.

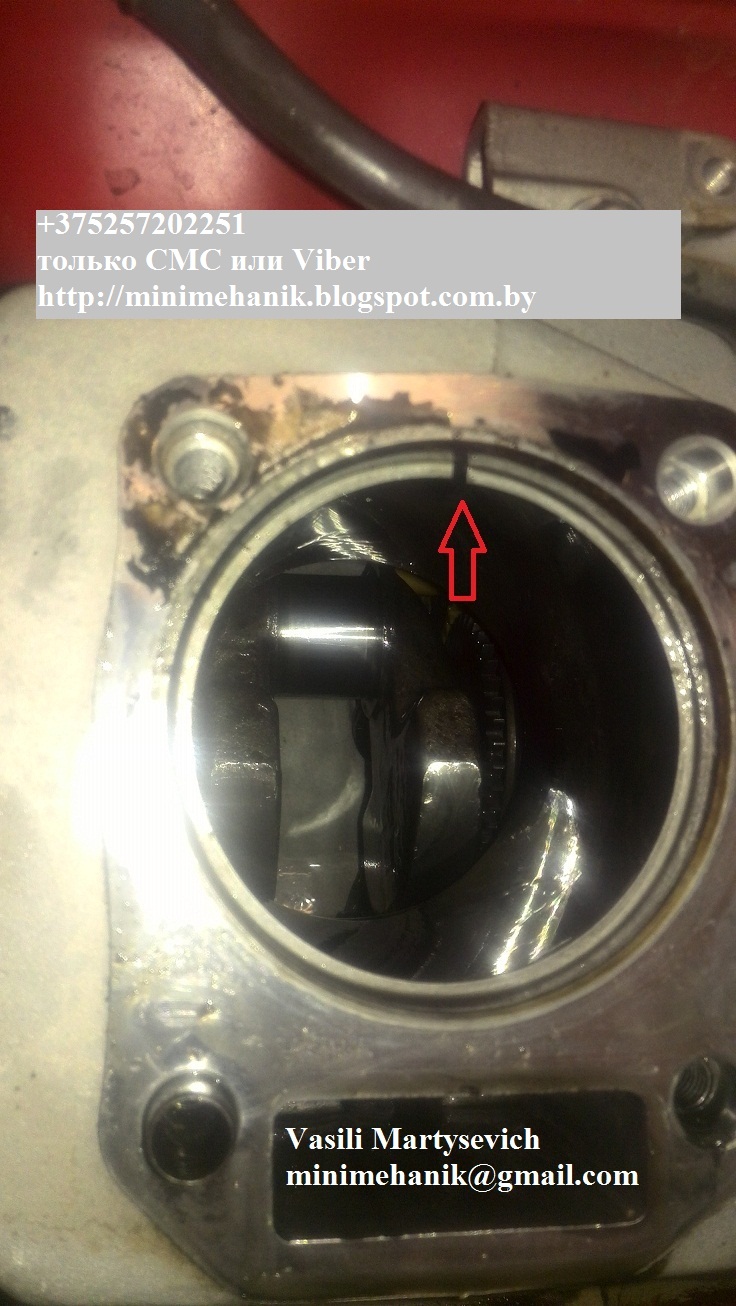

Пользователь решил сам отремонтировать мотор, что только усугубило ситуацию, на поршне не правильно разведены кольца. Двигатель собран со старыми прокладками.
На фотографиях видна степень износа колец.
Износ маслосъемных колец запредельный, кольцо настолько тонкое, что даже не повторяет форму цилиндра.
С глушителем двигатель не запустился.
Но двигателя Хонда GX и ее аналоги уникальные и легендарные моторы, они многое прощают и работают до последнего.
Покупайте качественные запчасти. Запальная свеча известного производителя, не стану называть марку, чтобы не портить репутацию известной компании. Пробой при первом запуске. Скажу только, что человек купил свечу по ультра низкой цене, упаковка и сама свеча выглядят прилично и даже работают, к сожалению не долго. В темноте конечно красиво.
Мини-трактор МТЗ 132, педаль полностью проваливается, тормозов нет.
Тормоза в мини-тракторе МТЗ 082, 112, 132Н однодисковые, весь механизм расположен на ведущем валу заднего моста.
Для того чтобы демонтировать тормозную колодку, сливаем масло с заднего моста, снимаем заднее правое крыло.
После чего освобождаем панель под сидением: для этого откручиваем два болта вверху и два на подножке.
Доступ к боковой крышке полностью открыт — это позволит комфортно работать.
Снимаем пружину с тормозной педали, откручиваем центральный болт, который крепит педаль и рычаг включения стоп-сигнала.
Снимаем рычаг включения стоп-сигнала и педаль тормоза. Откручиваем крышку, снимаем ее, иногда это не просто, крышка может приржаветь к направляющим.
Достаем вал с колодкой. Осматриваем колодку. К сожалению, хоть накладка еще и достаточной толщины, в некоторых местах она и колодка сильно изношена. Такой тип износа говорит о том, что тормоз не был отрегулирован, колодка не всей плоскостью прилегала к тормозному диску.
Колодку меняем.
Перед тем как установить, осматриваем тормозной механизм внутри заднего моста, износа нет, все отлично. Сначала устанавливаем вал с колодкой, стрелкой обозначено посадочное место под вал в корпусе заднего моста.

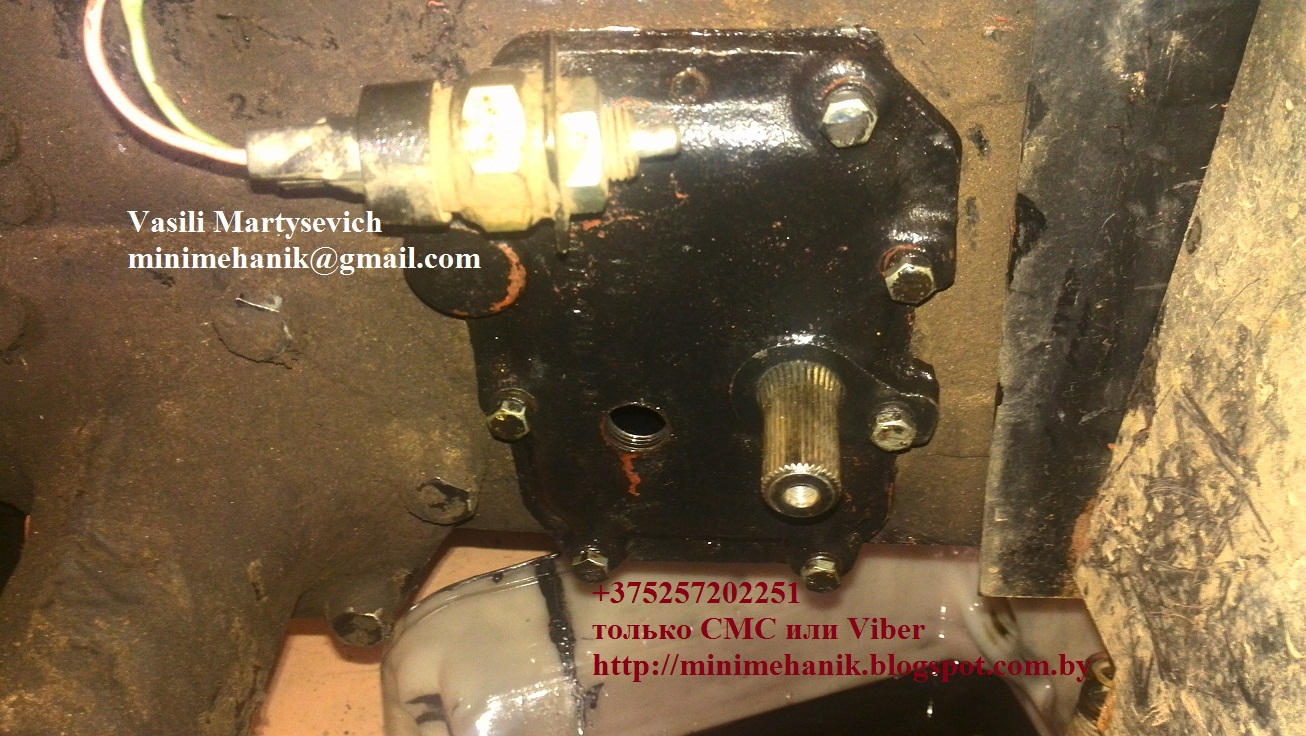

Следующий шаг — устанавливаем крышку и выключатель стоп-сигнала, но для начала открутим контрольную пробку на крышке, в тисках удобнее.
Если прокладка не имеет механических повреждений, можно нанести герметик и смело ставить, но правильно менять прокладку.
Перед тем как установить педаль тормоза поворачиваем вал по часовой стрелке до упора.
Устанавливаем педаль на шлицы.
Устанавливаем рычаг включения стоп-сигнала.

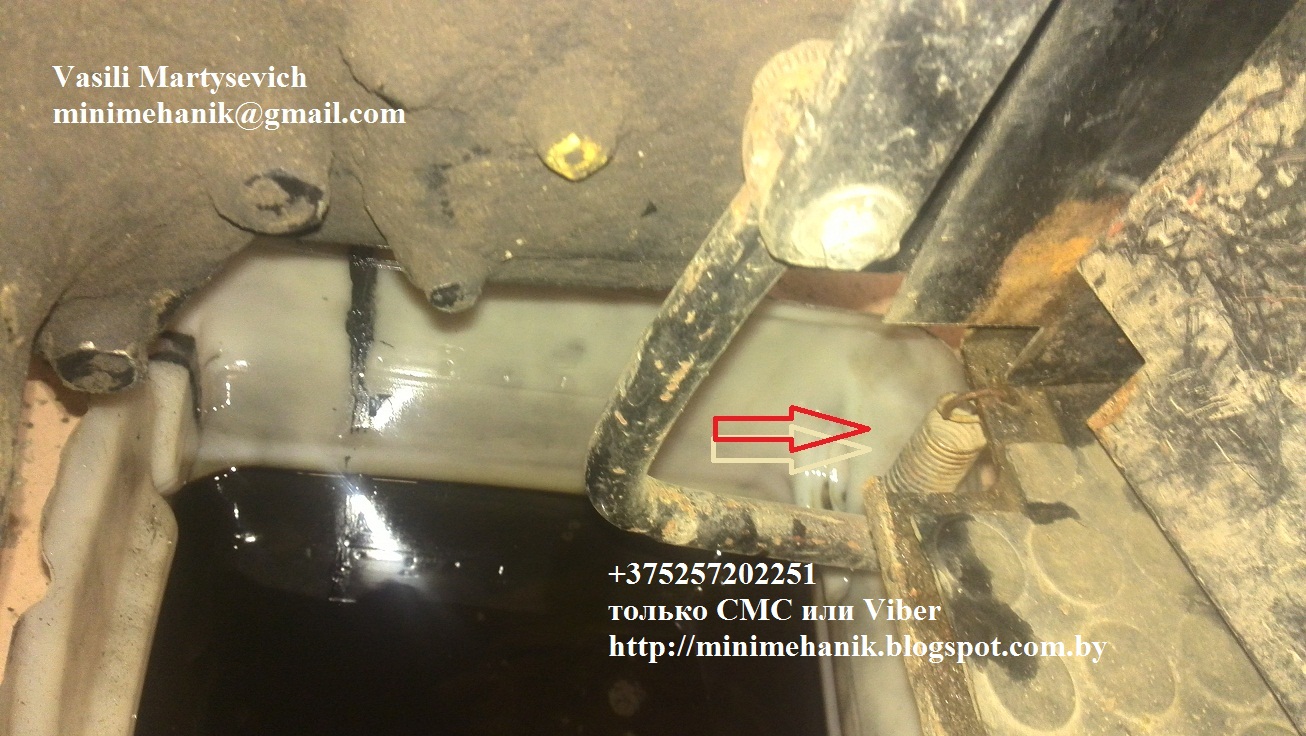

Натягиваем и фиксируем пружину под педалью тормоза.
Заливаем масло. Масло заливается через контрольную пробку до момента пока из пробки не начнет вытекать лишнее.
И в КПП, и в задний мост заливаем автомобильное масло М8 либо М10, это важно.
Прикручиваем панель под сидением, устанавливаем крыло. Трактор готов.
Проверяем работу тормозов, трактор движется, а колеса на задней оси не проворачиваются. Этот тест так же позволяет в равной степени оценить эффективность работы сцепления.
Следует помнить, что любая ошибка на этапе разборки, сборки агрегата приведет к существенному удорожанию ремонта и большой потери времени.
На мотоблок МТЗ в разный период времени устанавливались разные типы двигателей. Рассмотрим три основных варианта: УД 15, 25, Honda GX 270. В советское время на мотоблоки МТЗ устанавливались двигателя УД. На двигатель УД 15 устанавливались одноискровое магнето левого вращения М 137А с пусковым ускорителем, так же сегодня можно купить и установить магнето М 124Б.
На двигатель УД 25 устанавливалось двухискровое магнето левого вращения М 151 с пусковым ускорителем либо электронное магнето 13.3728.
Встречаются интересные варианты, двигатель УД 25 с экранированным зажиганием. Установлено магнето М135 и это ошибка, двигатель будет запускаться, но работать будет не устойчиво на одном цилиндре.
На УД 25 иногда можно встретить магнето М149А1, так же как и М135 на двухцилиндровом двигателе оно работать не будет.
В дело в том, что эти две модели предназначены для двигателей где поршни первого и второго цилиндра на коленвале расположены в разных плоскостях, когда поршень первого цилиндра вверху, поршень второго соответственно внизу. В двигателях УД 25 поршни находятся в одной плоскости и ходят одновременно вверх и вниз. Магнето М135 и М149 будет работать на одноцилиндровом двигателе УД 15, для двигателя УД 25 они не пригодны.

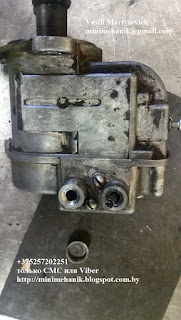

Так же на одноцилиндровом УД 15 можно встретить магнето М25Б1 с интересной полумуфтой.
Не лишним будет напомнить, что в таких магнето важно регулярно обслуживать контакты и выставлять зазор.

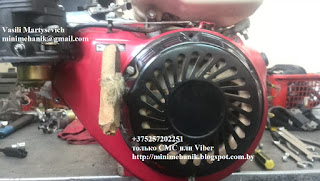

На двигатель Хонда GX 270 установлен модуль зажигания.
Технически, самое простое решение, реализовано в двигателях Хонда и их аналогах. На маховике установлен магнит, во время вращения магнит проходит между полюсами модуля, тем самым вырабатывая электрический ток длясоздания искры между электродами запальной свечи, система стабильна и надежна.
Ремонтопригодность на высоте. Для замены модуля зажигания демонтируем ручной стартер и кожух маховика.
Модуль крепится двумя болтами. Маховик снимать необязательно.
Важно выставить правильный зазор между модулем и маховиком, проверьте в инструкции каким должен быть зазор в вашем двигателе.
Собираем все в обратной последовательности.
Часто спрашивают - можно ли на одноцилиндровый двигатель УД 15 установить электронную магнето 13.3728. Да, на УД 15 можно установить электронное магнето 13.3728. Скажу больше, двигатель УД 15 комплектовался с завода магнето 13.3728. Важно, в один из выходов, вместо одного высоковольтного провода, поставить пружину и закрыть металлической заглушкой так, чтобы один из двух выходов был замкнут на корпус.
Так выглядит родная заглушка с пружинкой.
Только в этом случае на втором выходе будет искра. Если один из выходов в вашем магнето замкнут на корпус, но искры нет, тогда возможно нет привода с шестерни регулятора через промежуточную муфту на ротор магнето, соответственно ротор не вращается. Демонтируйте магнето и проверьте ее отдельно от двигателя.
Если искра есть, но слабая, либо двигатель запускается, но после прогрева глохнет, вероятно не исправен электронный блок. Так же проверьте болты которые прижимают электронный блок и катушку, они обеспечивают массу, без массы двигатель будет работать неустойчиво. Искры может не быть по нескольким причинам. В данном магнето вышел из строя зарядный трансформатор (катушка), обмотка катушки проверяется тестером.
Катушка клиента отправляется в перемотку, и потребитель получает услугу по привлекательной цене в день обращения.
При сборке магнето важно обеспечить надежное соединение всех деталей с корпусом, трансформатор и электронный блок должны быть надежно прижаты штатными болтами.
Клемма остановки двигателя должна пройти сквозь корпус через диэлектрик, внутри пластмассовая втулка, снаружи текстолитовая шайба.
Когда разбираете магнето обязательно зарисовывайте либо фотографируйте схемы подключения проводов.
Собираем магнето, проверяем искру. Замкните один из выходов, во второй установите высоковольтный провод, вращайте ротор в левую сторону, проверьте искру на обоих выводах.
Магнето М151 немного сложнее чем 13.3728. Рассмотрим на конкретном примере. Симптомы — плохой запуск, неустойчивая работа. Причиной плохого запуска является муфта установленная на роторе, заводом здесь предусмотрен ускоритель. Пусковой ускоритель предназначен для того чтобы придать ротору магнето большую скорость вращения при запуске двигателя. С помощью ускорителя обеспечивается достаточно мощная искра от магнето при медленном вращении коленвала.

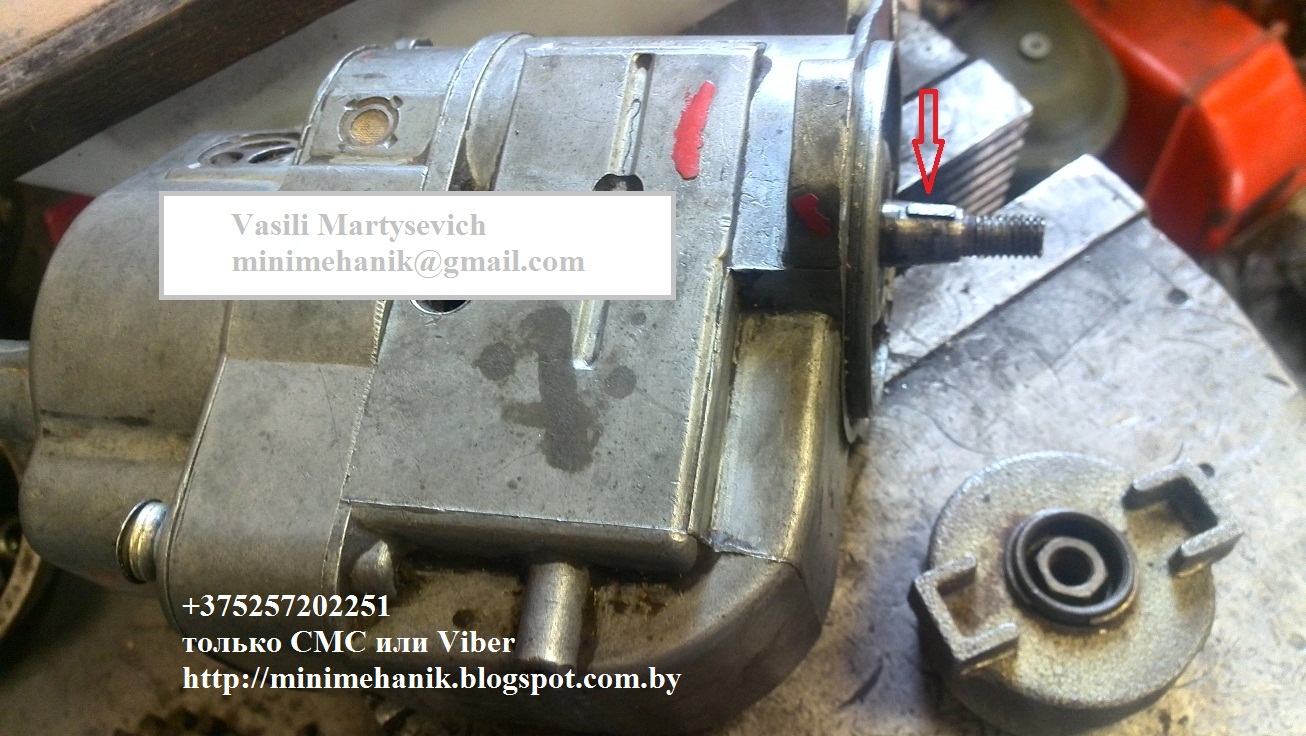

Проверяйте наличие шпонки на роторе, правильно установите ускоритель.
Проверяем магнето внутри, смотрим стоит ли шестерня на шпонке, правильно ли выставлены метки, смотрим зазор и состояние контактов.
Зазор великоват, выставляем зазор, чистим контакты, проверяем искру на катушке.
Искра отличная. Проверяем бегунок и крышку. Все в порядке.
Собираем, проверяем искру.
Устанавливаем магнето на двигатель. Для этого выставляем поршни в ВМТ.
Если нет возможности на маховике увидеть метки, тогда выкрутите свечу и вращая за шкив поднимите поршни в ВМТ. Устанавливаем промежуточную муфту на шестерню регулятора.
На роторе магнето выставляем муфту отверстием вверх.
На магнето с ускорителем, вращаем муфту ускорителя влево до щелчка.
Устанавливаем магнето в корпус регулятора оборотов, важно точно попасть в паз на промежуточной муфте. Не прилагайте чрезмерное усилие, если все сделать правильно, установка магнето не займет много времени. Прижимаем магнето тремя гайками через шайбу.
На электронном магнето 13.3728 порядок установки высоковольтных проводов не имеет значение. На магнето М151 нужно правильно установить высоковольтный провод для первого и второго цилиндра, проще всего установить провода в произвольном порядке, если двигатель не запускается поменяйте провода местами.
Считаю своим долгом предупредить, ошибка во время разборки или сборки магнето может привести к значительным финансовым затратам и потери времени.
