Сборка мотоблочного прицепа ТМ 600, МП 600.

Технологический процесс сборки мотоблочного прицепа МП 600 прост и не отнимет у вас много времени. Важно соблюсти правильный порядок сборки.




Переворачиваем прицеп и устанавливаем ступицы, обращаю ваше внимание что ступицы разные, не взаимозаменяемые.


Упор для тормозного троса должен быть направлен к передней части прицепа.


Крепим ступицу четырьмя болтами.




Устанавливаем дышло прицепа, оно крепиться пальцами в двух местах.


Пальцы фиксируем шплинтами.




Устанавливаем тормозную ленту на ступицы обоих колес, крепим их болтиками.


Заправляем трос в тормозную ленту одной из ступиц.



Обращаем как располагаются пластиковые втулки и кожух троса.


Пружина должна отталкивать тормозную ленту.


Пропускаем тормозной трос через блок на тормозной тяге.


Заправляем тормозной трос во вторую ступицу.



Натягиваем трос и фиксируем его зажимом, окончательно отрегулируем тормоза после установки колес.


Тормозной трос удобнее натягивать вдвоем.



С внешней стороны колесного диска есть проточка для уплотнительного кольца, устанавливаем кольцо в проточку.




С внутренней стороны колеса расположен тормозной барабан.


Устанавливаем колесо тормозным барабаном вовнутрь, делаем это аккуратно чтобы не повредить тормозные ленты.





Крепим колеса к ступице, ставим шайбу, гравер, гайку, зажимаем.


Устанавливаем пластиковый колпак.

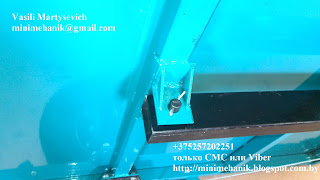

Переворачиваем прицеп, устанавливаем крылья, крылья крепятся в двух местах к раме.







Собираем и устанавливаем спинку сидения.

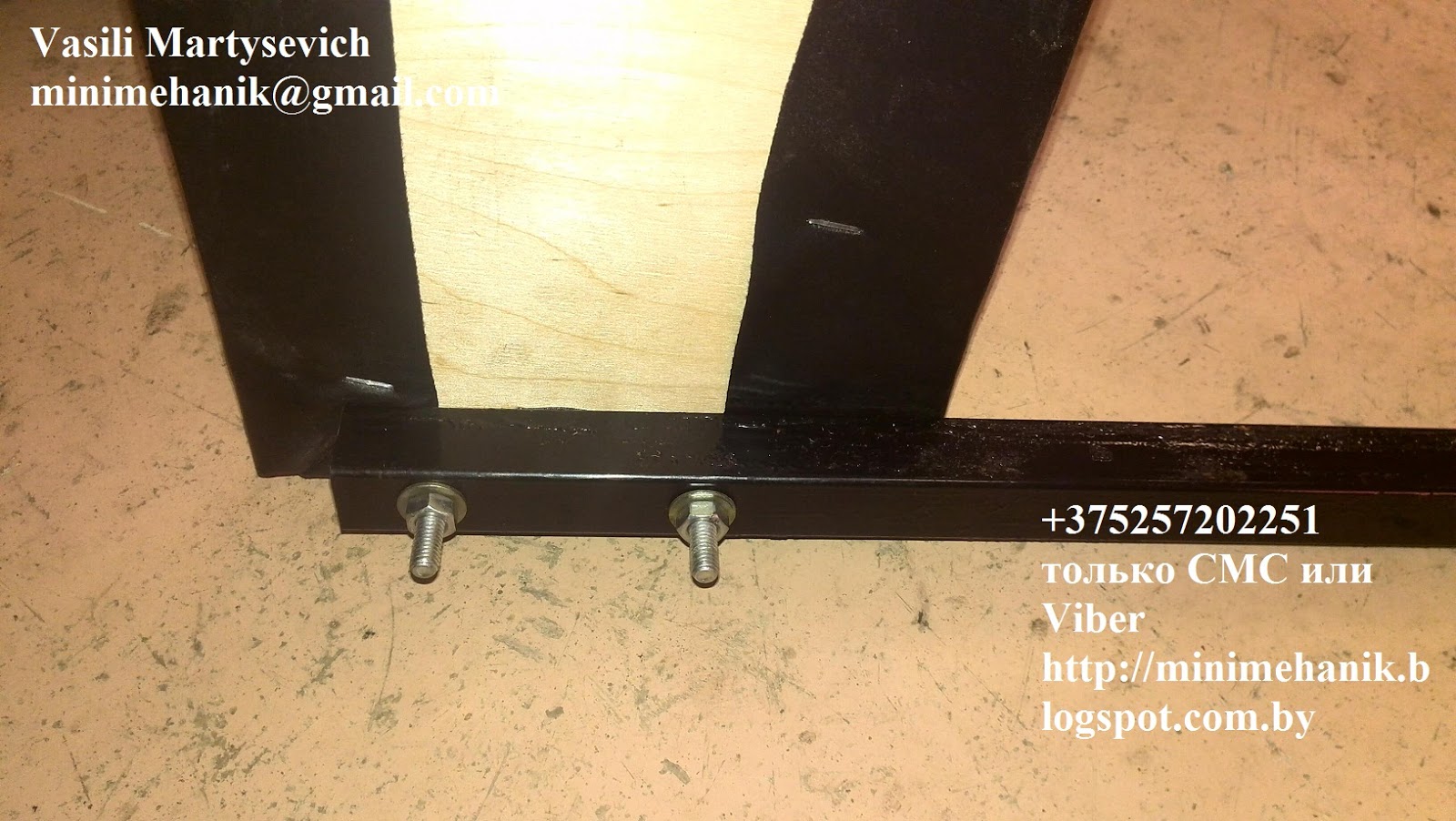

Сидение крепим шурупами к петлям на кузове.



Мотоблочный прицеп ТМ 600 собран и готов к эксплуатации.


Прицеп для мотоблока может работать с разными моделями мотоблоков и мотокультиваторов.



Удачи!

Автор - Василий Мартысевич 03.04.2016.
